Электрические явления в сердце

Электрические явления, наблюдаемые в тканях при возбуждении, называют токами действия. Они возникают и в работающем сердце, так как возбужденный участок становится электроотрицательным по отношению к невозбужденному. Зарегистрировать их можно с помощью электрокардиографа.

Наше тело является жидким проводником, т. е. проводником второго рода, так называемым ионным, поэтому биотоки сердца проводятся по всему телу и их можно регистрировать с поверхности кожи. Чтобы не мешали токи действия скелетных мышц, человека укладывают на кушетку, просят лежать спокойно и накладывают электроды.

Для регистрации трех стандартных биполярных отведений от конечностей электроды накладывают на кожу правой и левой руки - I отведение, правой руки и левой ноги - II отведение и левой руки и левой ноги - III отведение (рис. 91).

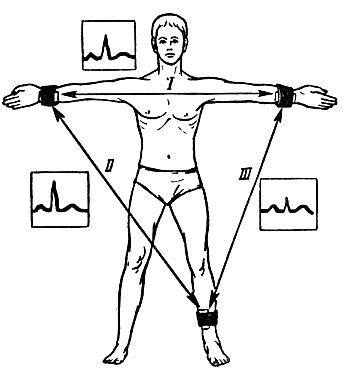

Рис. 91. Наложение электродов при стандартных отведениях (I, II, III) и кривые ЭКГ, полученные при этих отведениях (схема)
Рис. 91. Наложение электродов при стандартных отведениях (I, II, III) и кривые ЭКГ, полученные при этих отведениях (схема)

При регистрации грудных (перикардиальных) униполярных отведений, обозначаемых буквой V, один электрод, являющийся неактивным (индифферентным), накладывают на кожу левой ноги, а второй - активный - на определенные точки передней поверхности груди (V1 V2, V3, V4, V5, V6) (рис. 92). Эти отведения помогают определить локализацию поражения сердечной мышцы. Кривая записи биотоков сердца называется электрокардиограммой (ЭКГ) (рис. 93). ЭКГ здорового человека имеет пять зубцов: Р, Q, R, S, Т. Зубцы Я, R и Т, как правило, направлены вверх (положительные зубцы), Q и 5 -вниз (отрицательные зубцы). Зубец Р отражает возбуждение предсердий. В то время, когда возбуждение достигает мышц желудочков и распространяется по ним, возникает зубец QRS. Зубец Т отражает процесс прекращения возбуждения (реполяризации) в желудочках. Таким образом, зубец Р составляет предсердную часть ЭКГ, а комплекс зубцов Q, R, S, Т - желудочковую часть.

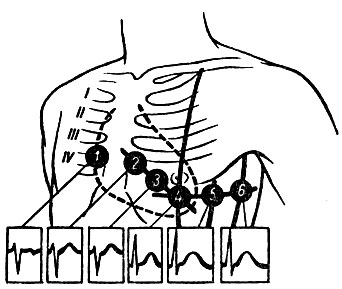

Рис. 92. Наложение электродов (1 - 6) при грудных отведениях и кривые ЭКГ, полученные при этих отведениях [Косицкий Г. И., 1985]
Рис. 92. Наложение электродов (1 - 6) при грудных отведениях и кривые ЭКГ, полученные при этих отведениях [Косицкий Г. И., 1985]

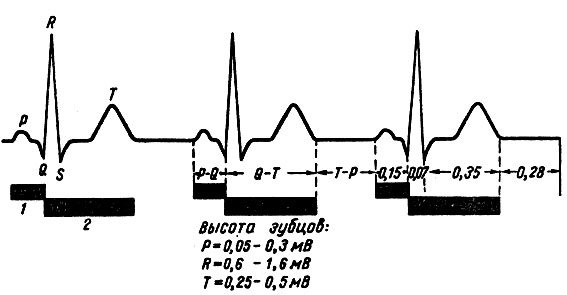

Рис. 93. Схема ЭКГ. 1 - возбуждение предсердий; 2 - возбуждение желудочков
Рис. 93. Схема ЭКГ. 1 - возбуждение предсердий; 2 - возбуждение желудочков

Электрокардиография дает возможность детально исследовать изменения сердечного ритма, нарушение проведения возбуждения по проводящей системе сердца, возникновение дополнительного очага возбуждения при появлении экстрасистол, ишемию, инфаркт сердца.
