3. Значение регистрации биоэлектрических явлений

Электроэнцефалография

Так как электрическая активность многих органов человека в норме имеет типичные и постоянные характеристики, то методы электрофизиологии широко используются для диагностики болезней в практической медицине. Большие успехи достигнуты в тонком распознавании болезней сердца, нервной системы, мышц. Электрофизиологические методы сыграли важную роль в решении многих проблем космической физиологии. С помощью методов телеметрии оказалось возможным передавать информацию о состоянии сердечной мышцы, деятельности мозга, скелетной мускулатуры и других органов в условиях невесомости, перегрузок.

Под электроэнцефалографией понимают запись биоэлектрических явлений, протекающих в головном мозге, преимущественно в коре больших полушарий.

Для отведения биотоков от различных структур головного мозга используют электроды различной конструкции. В эксперименте на животных электроды можно ввести через кости черепа прямо в нужный участок головного мозга. Такие "вживленные" электроды долго удерживаются в мозге специальным креплением и позволяют изучать электрическую активность определенных участков головного мозга при различных состояниях животного.

В настоящее время возможна длительная регистрация электрических явлений даже в отдельных клетках мозга с помощью микроэлектродов.

При записи биотоков мозга человека - электроэнцефалограммы - пользуются обычно серебряными электродами, имеющими вид пластинки размером с двухкопеечную монету. Электроды на голове испытуемого человека укрепляют с помощью шлемов-сеток. Шлемы изготовляют из эластичных резиновых тяжей, натяжение которых регулируется. Шлемы, плотно прилегая к голове испытуемого, надежно удерживают электроды (рис. 71, 72).

Запись биотоков мозга производится на приборах - электроэнцефалографах, имеющих разную конструкцию и включающих несколько усилителей биотоков, осциллографы и сложный пульт управления ими. Один из современных электроэнцефалографов представлен на рисунке 73. В настоящее время выпускаются приборы, позволяющие регистрировать одновременно электрическую активность от 2 до 32 точек мозга.

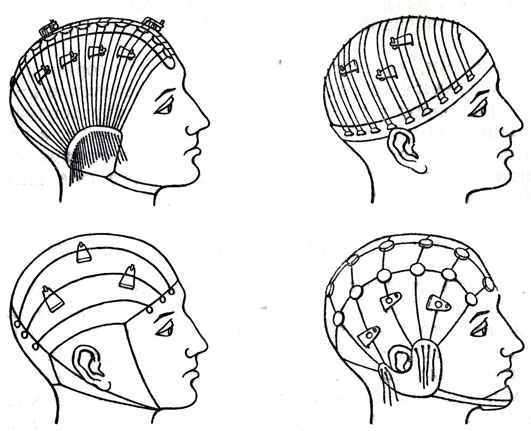

Рис. 71. Шлемы для крепления электродов
Рис. 71. Шлемы для крепления электродов

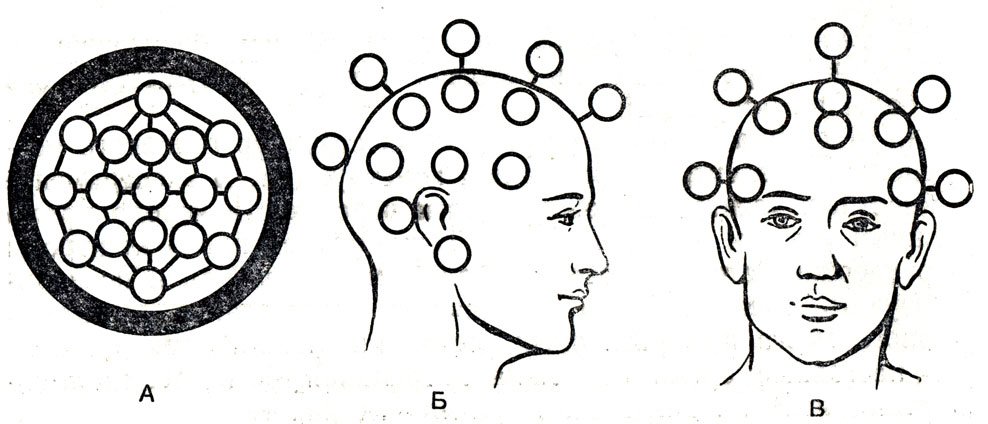

Рис. 72. Схема расположения электродов для регистрации энцефалограммы у человека: А - схема расположения электродов; Б, В - расположение электродов на голове испытуемого (вид сбоку и спереди)
Рис. 72. Схема расположения электродов для регистрации энцефалограммы у человека: А - схема расположения электродов; Б, В - расположение электродов на голове испытуемого (вид сбоку и спереди)

Еще большие возможности открывает предложенная советскими учеными М. Н. Ливановым и В. М. Ананьевым методика электроэнцефалоскопии. Сконструированный ими прибор регистрирует активность сразу 100 участков коры в виде светящихся и непрерывно меняющих свою яркость точек. Таким образом, исследователь получает возможность наблюдать как бы движущуюся мозаику процесса возбуждения в коре больших полушарий. Для точного анализа электрических колебаний, возникающих в головном мозге, используют электронные вычислительные машины.

Электрическая активность мозга человека носит ритмический характер. Электроды, расположенные на поверхности головы, снимают токи сразу от многих клеток мозга, лежащих под ними. Поэтому общий характер электроэнцефалограммы оказывается очень сложным. Вместе с тем удалось установить, что наиболее выраженных и часто встречающихся ритмов колебания электрической активности немного. Названия этих ритмов условно обозначены греческими буквами (рис. 74, табл. 21).

При ограниченном поступлении центростремительных импульсов в исследуемый участок мозга обычно наблюдаются медленные волны, с большим размахом колебаний. Если же в кору поступают многочисленные импульсы, то клетки в этом участке могут находиться в разных стадиях возбуждения и общая электрическая активность над этим участком характеризуется частыми колебаниями с небольшой амплитудой типа бета-ритма. На рисунке 75 приведена электроэнцефалограмма затылочной области коры (там располагается корковая часть зрительного анализатора). На ней отчетливо виден переход альфа-ритма в бета-ритм и обратно при открывании и закрывании глаз, т. е. при увеличении и снижении потока центростремительных импульсов к зрительной зоне коры.

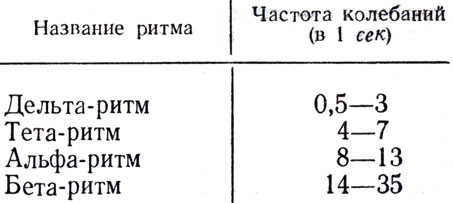

Таблица 21. Ритмы электроэнцефалограммы
Таблица 21. Ритмы электроэнцефалограммы

Современная техника позволяет регистрировать энцефалограмму у человека на расстоянии и даже в условиях космического полета. На рисунке 76 приведена электроэнцефалограмма женщины-космонавта В. В. Николаевой-Терешковой во время ее космического полета.

Электромиография

Достаточно широкое распространение получил метод исследования электрической активности мышц - электромиография.

Для отведения биопотенциалов мышц человека используют накожные металлические электроды диаметром 10 мм. Электроды укрепляют на исследуемой мышце эластической манжетой, между ними и кожей находится обычно специальная паста, улучшающая контакт с телом и электропроводность. Колебания биопотенциалов мышц имеют также ритмический характер, только частота их и амплитуда значительно больше, чем при записи электроэнцефалограммы. Усиление мышечной активности сопровождается увеличением амплитуды колебаний электромиограммы. При утомлении мышц частота колебаний, как правило, падает.

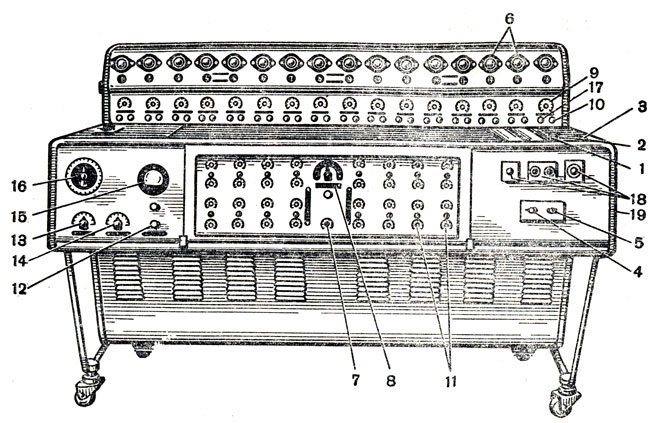

Рис. 73. Общий вид чернильнопишущего электроэнцефалографа: 1 - электромагнитные вибраторы; 2 - чернильницы; 3 - выключатели; 4 - переключатель мотора лентопротяжки; 5 - переключатель скорости движения ленты; 6 - селекторы; 7 - переключатель рода работы; 8 - ручка общей грубой регулировки усиления по всем каналам; 9 - ручка регулировки усиления по каждому каналу; 10 - ручка плавной регулировки усиления по каждому каналу; 11 - ручки управления фильтрами; 12 - кнопка подачи калибровочного регулирования величины сигнала; 13 и 14 - ручки настройки; 15 -шкала вольтметра; 16 - коммутационная ручка вольтметра; 17 - ручка потенциометра; 18 - пульт управления электроэнцефалографа; 19 - отсек для бумаги
Рис. 73. Общий вид чернильнопишущего электроэнцефалографа: 1 - электромагнитные вибраторы; 2 - чернильницы; 3 - выключатели; 4 - переключатель мотора лентопротяжки; 5 - переключатель скорости движения ленты; 6 - селекторы; 7 - переключатель рода работы; 8 - ручка общей грубой регулировки усиления по всем каналам; 9 - ручка регулировки усиления по каждому каналу; 10 - ручка плавной регулировки усиления по каждому каналу; 11 - ручки управления фильтрами; 12 - кнопка подачи калибровочного регулирования величины сигнала; 13 и 14 - ручки настройки; 15 -шкала вольтметра; 16 - коммутационная ручка вольтметра; 17 - ручка потенциометра; 18 - пульт управления электроэнцефалографа; 19 - отсек для бумаги

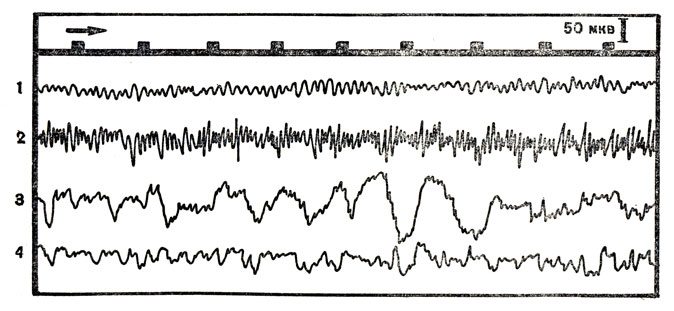

Рис. 74. Основные ритмы коры головного мозга человека: 1 - альфа-ритм; 2 - бета-ритм; 3 - дельта-ритм; 4 - тета-ритм; вверху - отметка времени
Рис. 74. Основные ритмы коры головного мозга человека: 1 - альфа-ритм; 2 - бета-ритм; 3 - дельта-ритм; 4 - тета-ритм; вверху - отметка времени

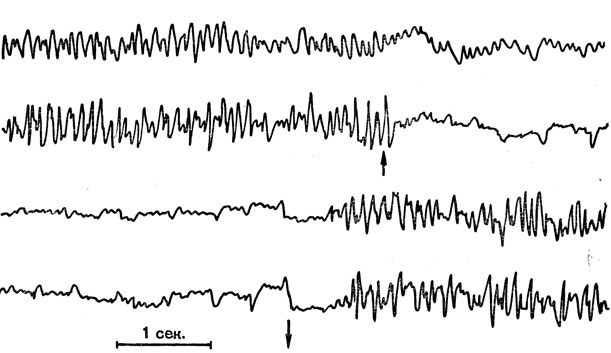

Рис. 75. Изменения электроэнцефалограммы затылочной области коры, показывающие переход от альфа-ритма к бета-ритму при открывании глаз (стрелка вверх) и восстановление альфа-ритма при закрывании глаз (стрелка вниз)
Рис. 75. Изменения электроэнцефалограммы затылочной области коры, показывающие переход от альфа-ритма к бета-ритму при открывании глаз (стрелка вверх) и восстановление альфа-ритма при закрывании глаз (стрелка вниз)

Рис.76. Электроэнцефалограмма В. В. Николаевой-Терешковой (справа хорошо виден альфа-ритм)
Рис.76. Электроэнцефалограмма В. В. Николаевой-Терешковой (справа хорошо виден альфа-ритм)

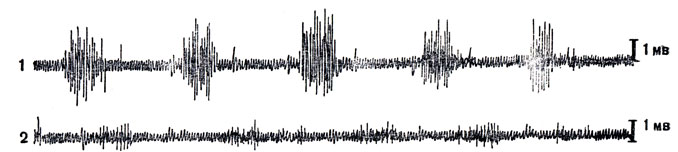

Рис. 77. Электромиограммы трехглавой (1) и двухглавой (2) мышц плеча у рабочего при опиловке
Рис. 77. Электромиограммы трехглавой (1) и двухглавой (2) мышц плеча у рабочего при опиловке

На рисунке 77 представлены электромиограммы трехглавой и двухглавой мышц плеча при работе напильником. На них отчетливо видно усиление колебаний при возбуждении мышц. Электромиография позволяет установить степень участия тех или иных мышц в выполняемом движении. Особенно важен этот метод для установления наличия паралича мышц при некоторых заболеваниях. Так, с помощью электромиографии можно обнаружить паралич дыхательных мышц при полиомиелите до того, как остановится дыхание. А это очень важно для принятия необходимых мер (перевод на управляемое дыхание с помощью специальной аппаратуры) с целью спасения жизни человеку.

Данные электромиографии используются при создании активных протезов и управляемых манипуляторов.

"Искусственная рука" - одно из первых устройств, управляемых с помощью биотоков мышц. Это активный протез, воспроизводящий нормальные движения кисти. Такой активный протез имеет браслет для отведения биотоков мышц сохранившейся культи. На браслете укреплены металлические чашечки, заполненные токопроводящей пастой. Отводимые с помощью браслета мышечные токи усиливаются и поступают в специальный блок на протезе, где формируется управляющий сигнал. Сигнал приводит в действие миниатюрный двигатель, который и обеспечивает движение протеза. Сам протез выполняется из пластических материалов, сходных по форме, размерам и цвету с нормальной рукой.

Мы уже говорили о регистрации электрических явлений в сердечной мышце - электрокардиографии, получившей широкое распространение в медицинской практике.
